三翼單向防護門

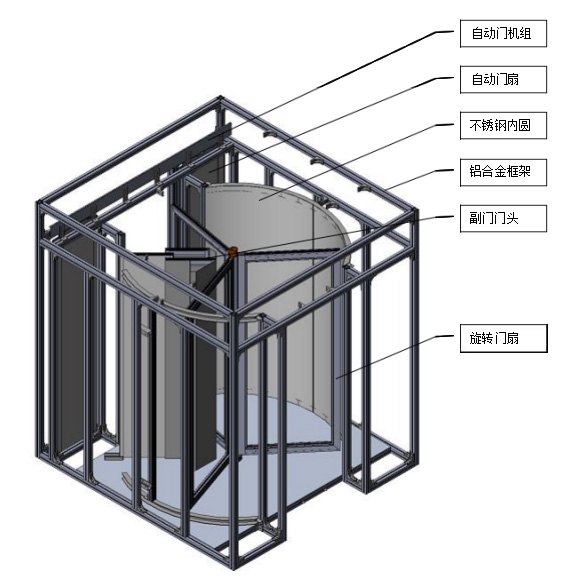

整個門包括外高強度鋁合金框架和在轉動結構部位的門扇及平滑副門； 轉動門扇周圍的毛條成 為轉動部分和不銹鋼墻之間拖動的密封部件，外側門口還有有套自動感應門。
弧形不銹鋼板被安裝在鋁合金結構的框架上。
- 產品特點
- 規格類型
- 細節展示
- 表面裝飾
- 配置標準
1、整個門包括外高強度鋁合金框架和在轉動結構部位的門扇及平滑副門； 轉動門扇周圍的毛條成 為轉動部分和不銹鋼墻之間拖動的密封部件，外側門口還有有套自動感應門。
弧形不銹鋼板被安裝在鋁合金結構的框架上。
在鋁合金框架上有：
? 帶有軸承和電滑環的中軸
? 電源供給控制箱
? 主控制箱
? 門的天花板
? 感應自動門
旋轉門有一門扇上裝備有。這個裝置可以在旋轉門或夜間鎖門時使用。
注： 使用機械鎖時，必須把旋轉門的控制面板調到鎖門狀態； 使用旋轉門時，必須先把機械鎖打開。
2.2 驅動系統
旋轉門的驅動依靠一個三相電動機帶動的均衡傳動。
驅動系統的控制是依靠 PLC（可編程控制器） 和變頻器來進行的。
驅動系統具有如下特征：
? 靜音
? 門可以用手來推動
? 至少兩種適合的速度
? 綜合速度控制
? 電源中斷時門可以自由運動
電動機數據：
? 三相異步電機
? 額定電壓： 220v，額定電流： 1.0A
? 可調的驅動轉矩
2.3 門的轉速
通過主控制箱中的頻率控制器的位置調節，可以進行門的轉速的調節。
門的轉速有兩檔調節：
? 正常速度 3-5 轉/分鐘。（以直徑為度量依據）
? 慢速 1-2 轉/分鐘。
在大多數國家規定的安全轉速（線速度） ≤0.75 米/秒。（在門翼的最外段測量）
2.4 運動探測器
微波移動（MARS） 探測器。微波感應式探測器運用感應波探測到走進門里的行人。當探測器探測到 行人時，它把信號傳送到控制系統，控制系統使門以正常速度轉動。微波感應式探測器安裝在出入 口上方的圍板上。每一個探測器具有一個發光二極管，它們的功能是：
? 不亮（灰） 此時 MARS 正常工作但沒有探測到行人
? 亮（紅） 此時 MARS 探測到行人
微波移動探測器探測區域和靈敏度是可以調節的。
2.5 控制系統
2.5.1 主控制箱
控制箱可以裝在鋁合金框架上。
2.5.2 主控觸摸屏
主控觸摸屏安裝在門口（室內） 右上角不銹鋼板上，觸摸屏用于功能選擇、故障顯示和屏蔽、旋轉 門速度調節及一些參數設置，非專業人員不要進行操作！
2.5.3 倒轉鎖開關
門體正常為逆時針旋轉，
當門體遇到故障，需要倒轉的時候，用鑰匙把鎖打開，旋轉鎖把手，就可
以手動正反推動門扇，操作前，先把急停按鈕按下！
2.6 安全設備
2.6.1 門口防夾安全傳感器（ENT）
室內門口右側裝有一條安全膠條。出口右邊的垂直邊是主動的，當安全膠條接觸到人或物體時門就 會停止運行，當膠條恢復 2 秒鐘后，門體恢復原來狀態。
2.6.2 急停按鈕

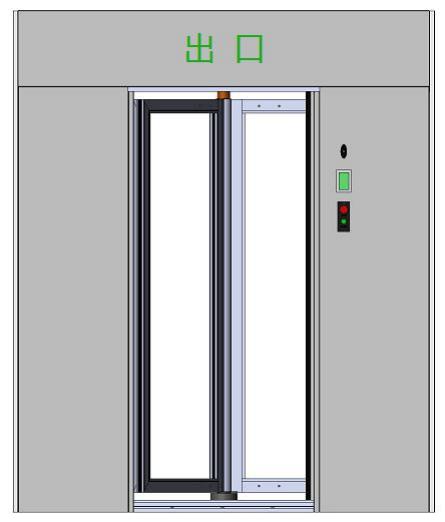

急停按鈕安裝在室內右門不銹鋼裝飾面板上。
如果有人按下紅色急停按鈕門體就會立刻停止并可使用手動轉動，將按鈕右旋彈起后，門體恢復正 常運行狀態。
2.6.3 單向通行
此門只能單向通行，由旋轉門扇和副門配合，完美銜接，阻隔逆向通行的可能，大人小孩或者物件， 都不能從逆向進入。
2.6.4 感應自動門
當有行人順勢通過通道時， 自動門通過感應信號，門扇自動打開，行人通過后，門扇自動關閉； 正 向無行人通過，門扇都處于關閉狀態，逆向無法進入； 有效防止行人誤闖或強行進入。
